جعبه تقسیم برق :

جعبه های اتصال بخشی ضروری برای تقسیم کردن سیستم های سیم کشی برق خانه ها و ساختمان ها هستند. جعبه های تقسیم فلزی یا پلاستیکی اتصالات الکتریکی سازه را در خود جای داده و با خیال راحت از آن محافظت می کنند. این قوطی باکس های الکتریکی در اندازه ها و انواع مختلفی وجود دارند. جعبه اتصال به عنوان محل ملاقات مشترک برای سیم های برق عمل می کند. جایی که جریان برق متناوب قبل از حرکت به یکدیگر متصل می شوند. جعبه‌های تقسیم از سیم‌های برق گرم محافظت می‌کنند . ممکن است حاوی برخی رنگ‌های سیم دیگر برای عملکردهای ثانویه و روشنایی داخلشان کار شود .

درپوش جعبه های تقسیم :

تمام جعبه تقسیم های برقی باید پوشیده شده ، به درستی نصب شده و با قوانین ساختمانی قابل اجرا مطابقت داشته باشند. روکش سیم ها با درپوش جعبه ها کثیفی و گرد و غبار را از بین می برد و از ورود رطوبت به داخل جعبه تقسیم جلوگیری می کند. درپوش همچنین از جرقه زدن مواد قابل احتراق در صورت ایجاد قوس به دلیل اتصال شل یا اتصال کوتاه جلوگیری می کند.

جعبه های تقسیم کوچک : ابعاد این نوع جعبه ها معمولابا عرض 6 تا 8 سانتی متری است. جعبه تقسیم کوچک برای مصارف خانگی و عبور دادن سیم و کابل های برقی فشار ضعیف به کار می رود.

جعبه تقسیم روکار :

نوع روکار جعبه ها دسترسی به سیم را آسان می کنند ، زیرا تنها کاری که باید انجام دهید این است که درب آنها را برای ایجاد تغییرات، تعمیرات یا اضافه کردن لوله یا کابل بردارید. جعبه های تقسیم روکار همچنین سیم کشی را در برابر عناصر یا محیط محافظت می کنند. که گاهی اوقات می تواند خورنده یا در غیر این صورت برای مواد سیم کشی مضر باشد.

انواع باکس های فلزی از نظر جنس :
جعبه تقسیم گالوانیزه
جعبه تقسیم چدنی
جعبه تقسیم آلومینویمی
جعبه تقسیم استیل

کاربرد اصلی جعبه تقسیم :

همانطور که در بالا ذکر شد، یک جعبه تقسیم محل اتصال سیم های برقی است. به عبارت ساده تر، اگر می خواهید انواع مختلفی از قطعات الکتریکی را در یک اتاق داشته باشید ، باید یک جعبه ای داشته باشید تا این امکان را فراهم کند. به جای اینکه سیم‌های بلندی را در کل خانه بکشید که به تابلوی برق برمی‌گردد. جعبه‌های اتصال به شما این امکان را می‌دهند که سیم‌های گفته شده را مستقیماً به قطع کننده وصل کنید

رعایت امنیت در نصب جعبه های تقسیم :

همیشه قبل از کار بر روی جعبه ها مخصوصا فلزی ، برق را خاموش کنید. شما نمی خواهید آن فرد بدشانسی باشید که با یک سیم داغ بسیار خطرناک روبرو شوید. از آنجایی که گاهی اوقات تشخیص اینکه کدام کلید برق اتاقی را که روی آن کار می کنید کنترل می کند و اغلب چندین مدار انشعاب مختلف از یک جعبه اتصال تغذیه می کنند. باعث ایجاد یک بازی حدس زدن است ، بهتر است مینیاتوری اصلی را خاموش کنید. دانستن اینکه تمام برق خاموش است ، هرگونه سردرگمی را از بین می برد و خطر یک موقعیت بالقوه کشنده را از بین می برد. معمولا جعبه های تقسیم سوراخ دار هستند، اگر نبود یک سوراخ ایجاد کنید تا مسیری برای ورود سیم ها به جعبه ایجاد شود. از یک گیره کابل برای محکم کردن سیم‌کشی که به داخل جعبه می‌آید استفاده کنید و سیم‌های داخل جعبه را با مهره‌های سیمی ببندید. اگر در پیچاندن سیم ها به یکدیگر مشکل دارید، قبل از اتصال مهره سیم ، از انبردست برای پیچیدن سیاه به سیاه و سفید به سفید استفاده کنید.

تیک صنعت برق همراه شما

لوله برق :

لوله هاي برق يا كاندوييت يك سيستم فلزي يا پلاستيكي است كه براي خمل ونگهداري سيم ها و كابل هاي برق استفاده مي شود. گاهي اوقات به عنوان راه حل نگهداري ايمن مدارهاي برق ساختمان استفاده مي شود. لوله برق ممكن است در زمين يا ديوار يا سقف براي انتقال كابل ها استفاده شود. اين روش كابل كشي ايمني بسياري زيادي را به همراه داشته و از تمامي احتمالات خطرناك نگهداري مدارهاي برقي مخصوصا در بيرون ساختمان جلوگيري مي كند. لوله هاي برق معمولا در اندازه هاي مختلفي از قبيل قطر و ضخامت وجود دارند. براي استفاده در محيط هاي مختلف طراحي مي شوند . همچنين از جمله مزاياي استفاده از لوله برقي مي توان مقاومت در برابر شرايط آب و هوايي سخت و كاهش هزينه نگهداري و طول عمر آنها دانست.

لوله فلزي برق فولادي :

لوله آهني الكتريكي كه اختصار EMT نيز خوانده مي شود يك نوع لوله فلزي است كه به عنوان كانال برق براي توزيع سيم برق استفاده مي شود. اين لوله ها عمدتا از فولاد و گالوانيزه ضد زنگ ساخته مي شوند و داراي پوشش ضد زنگ هستند. هدف استفاده از لوله برق فلزي جلو گيري از خطر حريق ، حفاظت بيشتر سيم و كابل هاي برقي در معرض خطرات فيزيكي و مكانيكي و همگون سهولت در نصب و نگهدار آنهاست. اين نوع لوله ها در انواع مختلفي مثل لوله هاي فولادي ، آلومينيومي و مسي به تمام بازار كشورها توزيع مي شود. لوله فولادي جزو انواع پر فروش ترين لوله هاي برقي است كه به دليل قيمت مناسب و مقاومت بالا در مقابل خطرات به كار مي رود. در ادامه به بررسي آنها مي پردازيم .

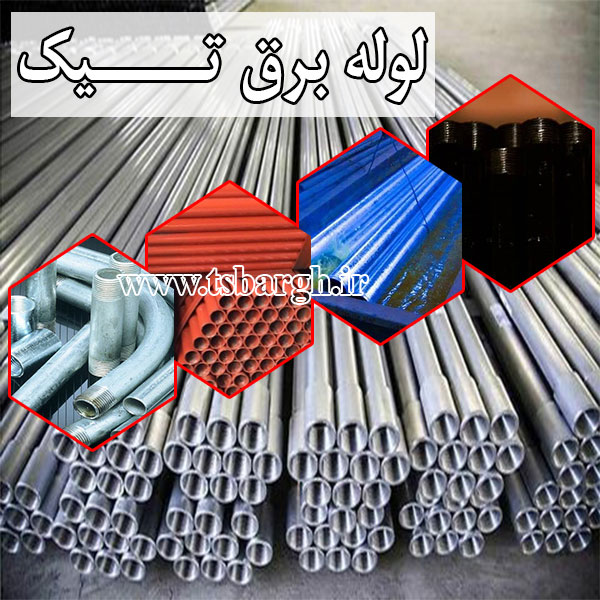

لوله گالوانيزه برق :

لوله اي است كه با استفاده از يك روكش خاص به نام گالوانيزه شدن ، به پوششي از روي فولاد مجهز شده است. در اين روش لايه اي از روي فولاد به وسيله عمليات الكتروليتي ثابت مي شود تا از آن در برابر زنگ زدگي و خوردگي جلوگيري شود. همچنين لايه گالوانيزه كه بر روي لوله قرار گرفته مانع از اكسيداسيون و تحليل شيميايي فولاد در برابر عوامل محيطي مي شود. به دليل دارا بودن اين ويژگي ها ، لوله هاي گالوانيزه معمولا از آنها در پروژه هايي استفاده مي شود كه در بيرون ساختمان اجرا شده باشد.

لوله گالوانيزه با آبكاري گرم :

نوعي از لوله هاي فلزي فولادي است كه با روش آبكاري گرم به عنوان روش ضد زنگ كردن و ضد خوردگي پوشش داده شده است. در اين روش لوله هاي گالوانيزه ابتدا در يك حمام اسيدي قرار مي گيرند تا از روي كربن و ساير آلاينده ها پاك شوند. سپس بعد از شستشو لوله ها قبل از آبكاري گرم در يك حمام پيش پردازشقرار مي گيرند. در آنها رطوبت و آلاينده هاي ديگر پاك مي شوند . سپس لوله ها به داخل يك وان آبكاري گرم وارد مي شوند. داخل وان توسط مواد شيميايي و اسيدهاي مخصوص شستشو مي شوند  تا پوشش قديمي و كثيفي را بردارند و سطح آن ها را براي اعمال پوشش جديد آماده كنند. بعد از شستشو يك حوض ديگر كه حاوي مواد پوشش دهي است فرو و در انها تحت فشار هواي گرم قرار مي گيرند. سپس براي خشك شدن و تثبيت پوشش جديد به آرامي از وان ها بيرون مي آيند.

نمره بندی لوله های گالوانیزه مخصوص برق :

لوله گالوانیزه PG13/5
لوله گالوانیزه PG16
لوله گالوانیزه PG21
لوله گالوانیزه PG29

لوله برق پلاستيكي :

لوله PVC يا پلاستيك از مواد پلي وينيل كلرايد و پلي اتيلن ساخته مي شوند. توانايي عايق بندي برق در برابر آب گرد و خاك و ديگر مواد آلاينده را دارند. همچنين لوله هاي برق پلاستيكي از نظر وزن و قيمت ارزانتر از لوله هاي فلزي مانند لوله فولادي و آلومينيومي هستند. آنها به راحتي قابل نصب و استفاده هستند. از ديگر مزاياي استفاده لوله پلاستيكي برق مقاومت بالا در برابر اشعه ماوراي بنفش و آب مي باشد. همچنسن اين لوله ها قابليت انعطاف پذيري بيشتري نسبت به لوله هاي فلزي دارند. با توجه به اينكه ظرفيت حمل سيم و كابل زيادي دارند  اما وزنشان كمتر است.

لوله فلكسيبل :

لوله فلكسي برق يك نوع لوله پلاستيكي است كه براي حفاظت كابل هاي برق در محيط هاي صنعتي و ساختماني استفاده مي شود. اين نوع لوله خرطومي ها مقاومت بالايي دارند و به دليل اينكه فلكسيبلي هستند نصب آساني دارند. به طور كلي اين لوله براي محافظت و حفاظت كابل هاي برق در ساختمان ها ، كارخانه ها ، پتروشيمي ها ، كشتي ها ، معادن و ساير صنايع استفاده مي شود.

توليد لوله خرطومي فلكسي :

ساخت اين نوع لوله ها به دو صورت اصلي لست. لوله فلكسي تك ديواره و لوله فلكسي دو جداره ، فلكسي تك ديواره براي كار بردهاي سبك خانگي مورد استفاده قرار مي گيرد. در حالي كه لوله فلكسي دو جداره براي برد پوشش داخلي و بيروني قوي تر براي كاربردهاي سنگين تر و صنعتي مورد استفاده قرار مي گيرد.  اين نوع لوله هاي به عنوان يك اتصال دهنده امن الكتريكي مورد نياز هستند. به راحتي مي توان كابل هاي برقي را از طريق آنها به دستگاه هاي مختلف انتقال داد. لوله هاي فلكسي فلزي داراي مقاومت بالا در برابر آتش سوزي و اشعه ايكس هستند و قابليت انعطلف پذيري چرخشي مي باشند. همچنين اين لوله ها معمولا در محيط هايي كه داراي خاصيت ضد زنگ نيستند مانند مناطق دريايي و مناطقي با هواي رطوبتي بالا استفاده مي شوند.

قابليت و مشخصات لوله هاي فلكسي :

ديگر مزاياي لوله فلكسي فلزي برق ، امكان جابجايي و نصب آسان آنها در محافظت سيم هاي برق در محيط هايي با تردد بالا است كه در صنعت ساختمان سازي اهميت زيادي دارد. همچنين به علت قابليت نصب ساده و سريع هزينه اين نوع لوله هاي برقي نسبت به روش هاي سنتي كابل كشي كاهش ميابد. علاوه بر اين لوله داراي عمر طولاني هستند و نياز به تعويض يا تعمير كمتري دارد. همچنين خرطومي فلزي مقاومت بالاي در برابر شوك ، لرزش داشته از اين رو براي استفاده در محيط هاي صنعتي ، شرايط سخت جوي بسيار مناسب است.

انواع لوله خرطومي فلزي :

لوله فولادي خرطومي : اين لوله ها از قطر 13 ميلي متر تا 100 ميلي متر توليد مي شوند و به دليل خصوصيات فيزيكي و مكانيكي مطلوب در صنايع نفت ، گاز ، آب و فاضلاب صنايع ساختماني و راه سازي ، حمل ونقل صنايع كشاورزي به كار مي روند . اين لوله ها در سه نوع مشترك عرضه مي شود كه شامل لوله هاي سياه ، گالوانيزه و پي وي سي هستند. لوله هاي سياه عمدتا از جنس فولاد ساخته شده اند و براي انتقال فشار بالا و محيط هايي با خاصيت انعطاف پذيري پايين مناسب هستند. لوله هاي گالوانيزه با روكش براي جلو گيري از زنگ زدگي استفاده مي شود. براي انتقال هوا ، آب ، گاز و مواد شيميايي مناسب هستند. همچنين لولهه اي پلاستيكي نيز براي انتقال موادي كه از ارتباط با فلزات صرفه جويي با رطوبت و زنگ زدگي دارند به كار مي روند.
قطر نمره لوله خرطومی فلکسی :
قسمت ورودی و خروجی لوله ها با هم یکسان هستند. سایز لوله فلکسی اینچی و pg است. خرید آنها از دو نظر مورد بررسی قرار می گیرد یکی تعداد کابل ها برای قرار گرفتن داخلشان و دیگری روش نصب آنها است. در صورتیکه لوله های خرطومی به بدنه تابلو برق وصل شود می توان هر دو نوع را استفاده کرد. اگر نیاز به وصل شدن فلکسی خرطومی به دستگاه خاصی باشد حتما قسمت مادگی دستگاه با استاندارد pg یا اینچ یکی باشد.
PG13/5
PG16
PG21
PG25
PG36

با تیک صنعت برق همراه باشید

سيني كابل گالوانيزه :

در مورد سيم كشي برق ساختمان هاي مختلف، سيني كابل در واقع سيستمي است كه به منظور پشتيباني از كابل هاي برق عايق شده براي توزيع برق ، كنترل و همچنين ارتباط مستقيم استفاده مي شود. كابل كشي هاي استاندارد در تمام كشورها توسط سيني كابل برق انجام مي شود. فلز و پلاستيك براي ساخت سيني ها با عرض هاي متفاوت قابل عرضه هستند. بهترين نوع فلزي سيني هاي كابل برق ، گالوانيزه است كه براي انواع كابل هاي فشارقوي به كار مي روند. براي كاهش خطرات برق گرفتگي از سيستم ارتينگ استفاده مي شود. سيني هاي گالوانيزه در واقع جايگزيني براي سيستم هاي لوله برق يا سيم كشي باز هستند. بنابراين، بسيار مهم است كيفيت از همه جنبه ها بررسي شود. سيني كابل گالوانيزه مطمئناً بهترين گزينه در اين زمينه است . اهميت گالوانيزه كردن به شرح زير مي باشد.

روش توليد سيني كابل گالوانيزه :


ابتدا براي ساخت بدنه و درب ، ورق هاي فلز گالوانيزه به صورت رولي و شيت با ضخامت هاي متغير خريد مي گردد. مناسب عرض سيني ها فلز برش مي خورد سپس سوراخكاري قسمت كف صورت مي گيرد. لبه هاي آنها خم شده به داخل بدنه بر ميگردد. تيك خط توليد سيني كابل هاي گالوانيزه را براي ساخت همزمان سيني نردبان كابل هاي برق را دارد. ما قادر به ساخت همه نوع داكت فلزي براي كابلكشي برق براي هموطنان ايراني هستيم.

سيني كابل گالوانيزه با آبكاري گرم :

نخستين مرحله براي گالوانيزه گرم كردن و توليد سيني هاي كابل اسيد شويي فولاد و اكسيداسيون كردن آنها است. گالوانيزه گرم سيني ها از آنها در برابر طيف گسترده اي از مواد شيميايي و ساير عناصر محافظت مي كند. براي اين كار سيني كابل گالوانيزه را توسط زنجير و سيم مخصوص با غلاب كردن آويزان مي كنيم . سپس سه مرحله زير روي آنها انجام مي شود

چرب زدايي سيني :

حلال هاي سوزاننده داخل وان ها قرار مي گيرند سيني هاي كابل آويزان شده داخل وان براي آبكشي جهت جدا سازي روغن و لكه ها قرار مي گيرند.

پيكلينگ :

سيني كابل گالوانيزه در حمامي حاوي هيدرو كلريد با اندكي اسيد سولفوريك مي خوابد. بخش هاي اكسيدي و ريز لكه ها از سطح ورق گالوانيزه سوا مي شود. بع از اين مرحله مجدد سينها آبكشي و براي مرحله فلاكس مهيا مي شوند.

فلاكس سيني ها :

هنگاميكه سيني فلزي كامل تميز شد آماده قرار گرفتن داخل وان مذاب است. فلز روي با استاندارد ASTM با سه درجه گوناگون بالا تر از 97 درصد آماده است. علاوه بر روي براي بالا تر بردت كيفيت سيني كابل گالوانيزه گرم ديگر فلزات به وان اضافه مي شود . حرارت ايجاد شده ميان 438 تا 460 درجه است كه كامل روي مذاب مي باشد اندازه حرارت بستگي به ضخامت سيني كابل هم دارد. هنگامي واكنش ميان روي و گالوانيزه تكميل شد سيني ها از وان خارج مي شوند فرايند اندود كرد در زمان 15 دقيقه صورت مي گيرد.

اهميت گالوانيزه كردن سيني كابل :

در مورد سيم كشي برق ساختمان هاي مختلف ، سيني كابل هاي گالوانيزه در واقع سيستمي است كه به منظور پشتيباني استاندارد كابل هاي برق عايق شده براي توزيع برق ، كنترل و همچنين ارتباط استفاده مي شوند. اين سيني ها در واقع جايگزيني براي سيستم هاي لوله برق يا سيم كشي باز توسط بست ها هستند. بنابراين، بسيار مهم است كه از همه جنبه ها بي نقص باشد. سيني كابل گالوانيزه مطمئناً بهترين گزينه در اين زمينه است. اهميت گالوانيزه كردن سيني كابل به شرح زير مي باشد.

افزايش دوام :

توسط گالوانيزه گرم سيني كابل اطمينان حاصل مي شود كه دوام محصول تا حد قابل توجهي افزايش مي يابد. به نوبه خود براي عملكرد بهتر سيني ها از اهميت بالايي برخوردار است. سيني هاي گالوانيزه نيازي به تعويض مكرر ندارند كه بسيار مفيد است.

محافظت بيشتر كابلها :

- گالوانيزه گرم سيني های برقی از آنها در برابر طيف گسترده اي از مواد شيميايي و ساير عناصر محافظت مي كند.
- اين به نوبه خود تضمين مي كند كه سيم كشي ساختمان ها دست نخورده باقي بماند بدون اينكه آسيبي وارد شود.
- ماهيت مقاوم در برابر خوردگي سيني ها پس از گالوانيزه شدن، اطمينان حاصل مي كند كه سيني ها قادر به مقابله موثر با شرايط سخت محيطي هستند.
بنابراين سيني هاي گالوانيزه طول عمر سيم هاي برق را به ميزان قابل توجهي افزايش مي دهند.

تيك صنعت از توليد كنندگان سيني كابل گالوانيزه در ايران مي باشد با توجه به توضیحات داده شده قیمت سینی های کابل با کیفیت و متراژ و روش آبکاری اندکی متفاوت هستند.
